微信小程序跳一跳的游戏辅助实现

0.前言

微信小程序跳一跳是个挺不错的游戏，但身为一个天生爱折腾的geek，还是忍不住挑战这游戏的上限。

效果如下动图，游戏开始，程序会自动识别小人的坐标，你只需点击要跳到的那一个方块，程序将自动算出并帮你按下屏幕若干秒，小人即完成一次跳跃。

效果图

1.相关技术

实现起来其实相当简单，主要用到几个技术点：

悬浮窗
在Android代码中执行Shell命令实现模拟触屏，截取屏幕图片
opencv进行图片定位识别
注意：Android程序要执行shell命令，得有root权限，所以要运行这个程序，你需要有个已经root的手机。

2.实现思路

2.1 如何知道要按多久屏幕

很显而易见地：小人与目标方块离得越远，需要按下屏幕的时间就越长，两者成正相关。我们可以有个大胆的假设：两者能否用简单的线性关系去拟合，那么就有以下的公式：

按下时间 = 距离 * 常量系数

这个常数怎么确定呢？其实就是猜，多调试几次，就能拿到比较准确的数字。

如果距离过近或过远，落点产生误差，我们可以根据不同距离范围动态调整系数。

2.2 小人与目标方块坐标与距离的获取###

要算距离，首先要得到坐标，笔者想到了几种方式：

点击小人底部，然后点击目标方块顶部，两次点击事件回调，就能得到两个坐标。
用图像处理得到小人的坐标，目标方块坐标由点击屏幕产生。
小人与目标方块坐标都用图像识别得到。
可见第三种最理想，甚至能让程序自己在玩游戏，但目前本程序采用了第二种方式。

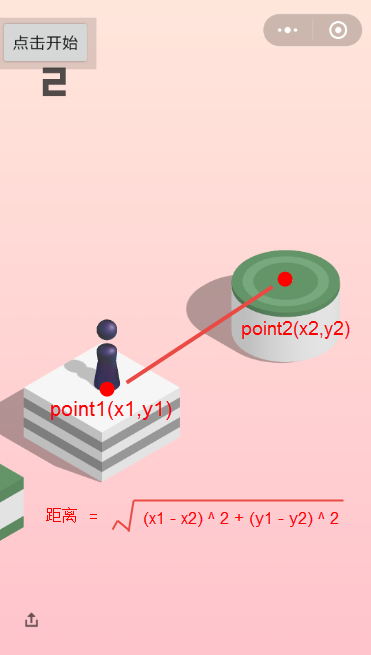

得到坐标后，根据两点间距离公式，算出小人与目标方块的距离。

2.3 悬浮窗

有上一小节可知，目标方块的坐标需要我们点击屏幕产生，此时就有个问题：我们要获取目标方块坐标，但不能直接点在小程序上，否则会触发小人跳动。因此，我们可以创建一个透明的悬浮窗来解决这个问题。

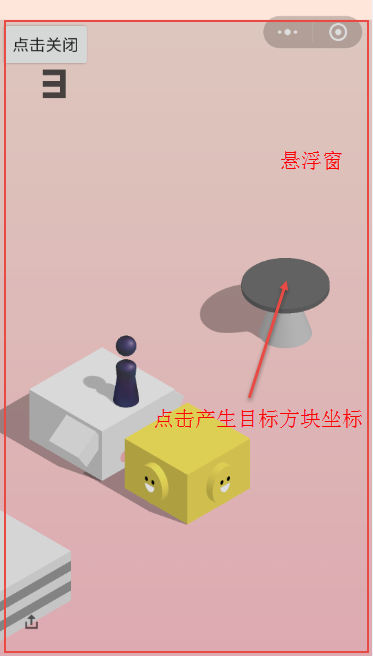

使用悬浮窗，捕抓目标方块坐标
当悬浮窗覆盖在小程序上方，点击小程序上的目标方块，实际上是点击透明的悬浮窗，因此对应位置的坐标就能被我们捕获，并不会触发小程序。

2.4 openCV的使用

判断小人在屏幕的位置，实质上是一种“查找B图中在A图中的位置”的需求，其中A图就是手机屏幕截图。这需求我们可以使用openCV的Imgproc.matchTemplate方法完成。

在游戏开始时，执行shell指令截取屏幕图像，然后用Imgproc.matchTemplate方法查找截图中小人的位置，记录作为起跳坐标。

等一轮跳跃结束后，再次执行shell命令截取屏幕图像，分析小人跳跃后的位置，做好下一次跳跃的准备。

2.5 在程序中执行shell指令

本程序使用到shell指令的地方有两处：

模拟手指在屏幕按下。
截取手机屏幕图片。
对应的adb指令如下：

adb shell input touchscreen swipe 1000 1000 1200 1200 time
adb shell /system/bin/screencap -p /storage/emulated/0/JumpX/screenshot.png

要注意的是，在执行swipe指令前，需要将悬浮窗remove掉，否则swipe指令会作用在悬浮窗上，而非小程序。

最后推荐一个好用的Shell工具类：

https://github.com/Trinea/android-common/blob/master/src/cn/trinea/android/common/util/ShellUtils.java

3.部分关键代码

3.1 悬浮窗

悬浮窗的实现很简单，网上也有很多参考资料。

//设置悬浮窗参数并显示
mParams = new WindowManager.LayoutParams();
mWindowManager = (WindowManager) getApplication().getSystemService(Context.WINDOW_SERVICE);
mParams.type = WindowManager.LayoutParams.TYPE_SYSTEM_ALERT;
mParams.format = PixelFormat.RGBA_8888;
mParams.flags = WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE;
mParams.gravity = Gravity.LEFT | Gravity.TOP;
mParams.x = 0;
mParams.y = 0;
mParams.width = JumpUtils.SMALL_SIZE_WIDTH;
mParams.height = JumpUtils.SMALL_SIZE_HIGH;
mLinearLayout = (MyLinearLayout) LayoutInflater.from(getApplication()).inflate(R.layout.layout, null);
mButton = mLinearLayout.findViewById(R.id.btn);
mWindowManager.addView(mLinearLayout, mParams);

WindowManager添加了一个继承于LinearLayout的控件，实现该控件主要是便于重写onDraw方法，绘制小人位置区域，关键代码如下。

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //绘制小人位置方框
    if (mIsNeed2DrawLittleBoyRect && point1 != null && point2 != null) {
        Paint paint = new Paint();
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(6f);
        paint.setAntiAlias(true);
        RectF rectF = new RectF(point1.x, point1.y, point2.x, point2.y);
        canvas.drawRect(rectF, paint);
    }
    //清除上一次的绘制
    if (!mIsNeed2DrawLittleBoyRect  && point1 != null && point2 != null ) {
        Paint paint = new Paint();
        paint.setColor(Color.parseColor("#00000000"));
        paint.setStyle(Paint.Style.FILL);
        RectF rectF = new RectF(point1.x, point1.y, point2.x, point2.y);
        canvas.drawRect(rectF, paint);
    }
}

3.2 openCV识别小人坐标

openCV识别小人的关键代码如下：

private void try2MatchLittleBoy() {
    Mat source = new Mat();   //Mat相当于Android的Bitmap
    Mat template = new Mat();
    //由于笔者开了root与文件读写权限，若在Android M或更高级的系统上，可能需要按照官方的文件读写实现，否则返回的bitmapSource可能为null
    Bitmap bitmapSource = BitmapFactory.decodeFile(JumpUtils.SCREENSHOT_FILE_NAME);
    Bitmap bitmapTemplate = BitmapFactory.decodeFile(JumpUtils.LITTLE_BOY_FILE_NAME);
    Utils.bitmapToMat(bitmapSource, source);
    Utils.bitmapToMat(bitmapTemplate, template);
    //创建于原图相同的大小，储存匹配度
    Mat result = Mat.zeros(source.rows() - template.rows() + 1, source.cols() - template.cols() + 1, CvType.CV_32FC1);
    //调用模板匹配方法
    Imgproc.matchTemplate(source, template, result, Imgproc.TM_SQDIFF_NORMED);
    //规格化
    Core.normalize(result, result, 0, 1, Core.NORM_MINMAX, -1);
    //获得最可能点，MinMaxLocResult是其数据格式，包括了最大、最小点的位置x、y
    Core.MinMaxLocResult mlr = Core.minMaxLoc(result);
    org.opencv.core.Point matchLoc = mlr.minLoc;
    //通知成功匹配的坐标
    notifyDrawLittleBoyRect(matchLoc, template);
}

3.3 算出按下屏幕时间

得到两点距离后，根据不同的距离范围有不同系数，算出需要按下屏幕时间。

//两点之间的距离
double distance = Math.sqrt(Math.pow(firstPoint.x - secondPoint.x, 2) + Math.pow(firstPoint.y - secondPoint.y, 2));
//根据两点距离判断起跳系数
float ratio = distance > 600 ? JumpUtils.JUMP_SPEED_SLOW : distance < 300 ? JumpUtils.JUMP_SPEED_FAST : JumpUtils.JUMP_SPEED;
//生成按下屏幕的时间
final double holdTime = distance * ratio;

3.4 执行Shell 指令

模拟按下屏幕：

//执行swipe命令
new Thread(new Runnable() {
    @Override
    public void run() {
        String command[] = new String[]{"sh", "-c",
                "input touchscreen swipe 1000 1000 1000 1000 " + (int)holdTime};
        ShellUtils.CommandResult commandResult = ShellUtils.execCommand(command, true, true);
        Log.d("Achilles:", commandResult.errorMsg);
    }
}).start();

截取屏幕图片：

new Thread(new Runnable() {
    @Override
    public void run() {
        String command[] = new String[]{"sh", "-p",
                    "/system/bin/screencap " + JumpUtils.SCREENSHOT_FILE_NAME};
            ShellUtils.CommandResult commandResult = ShellUtils.execCommand(command, true, true);
        Log.d("Achilles:", commandResult.errorMsg);
    }
}).start();
//延时800ms，确保截图完成后，进行图片匹配
mHandler.sendEmptyMessageDelayed(MSG_SCREENSHOT_COMPLETE, 800);

项目链接https://github.com/AchillesLzg/jianshu-jumpx

本文作者： AchillesL
